静态混合器

您的当前位置: 首 页 >> 产品中心 >> 静态混合器

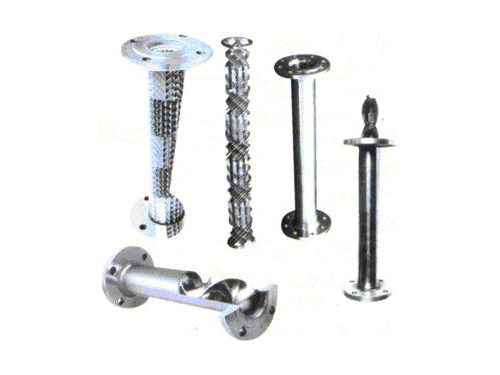

静态混合器

  • 所属分类:静态混合器

  • 点击次数:
  • 发布日期:2019/06/13
  • 规格:
  • 类型:
  • 在线询价
  • 详细介绍

概述

静态混合器是无动力部件的管道混合设备,其应用于液-液、液-气、液-固、气-气的混合、乳化、中和、萃取、反应和强化传热等工艺过程,可以在很壳的流体粘庋范围(约106mPa.s)以内,在不同的流型(层流、过渡流、湍流)状态下应用,既可间歇操作,也可连续操作,且容易直接放大。

我公司生产的静态混合器按照《]B/T7660-1995静态混合器》标准进行设计、制造。管路混合器厂家表示静态混合器适用于管道公称通径DN为10~1000mm,公称压力PN为0.25,0.6,1.0,1.6,2.5,4.0,6.4,10.0,16.0MPa。

此外规格请联系我公司


型号及标记

静态混合器 Static Mixer(S)

元件结构VKXH

水力直径d(mm)

公称直径DN(mm)

公称压力PN(MPa)

混合器长度L(mm)

法兰、管道材质详见注明①

示例:SX-25/100-1.6-1000BF2

S即静态混合器,X为元件结构,水力直径为25mm,公称直径100mm,公称压力16 kgf/ cm2,混合器长度1000mm。法兰、管道材质为不锈钢,带夹套。

注明:

①法兰、管道材质具体字母代表分类

B不锈钢(1Cr18Ni9T等

A低碳钢

T钛材

N耐酸碱玻璃钢

S四氟衬管

②混合器需要带夹套,可在型号后加注F。

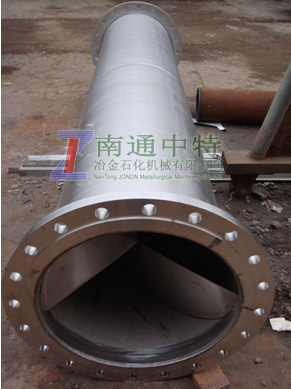

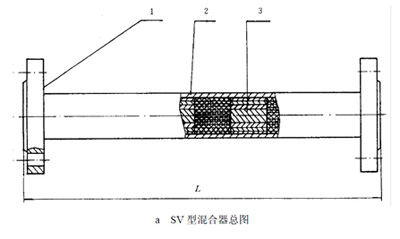

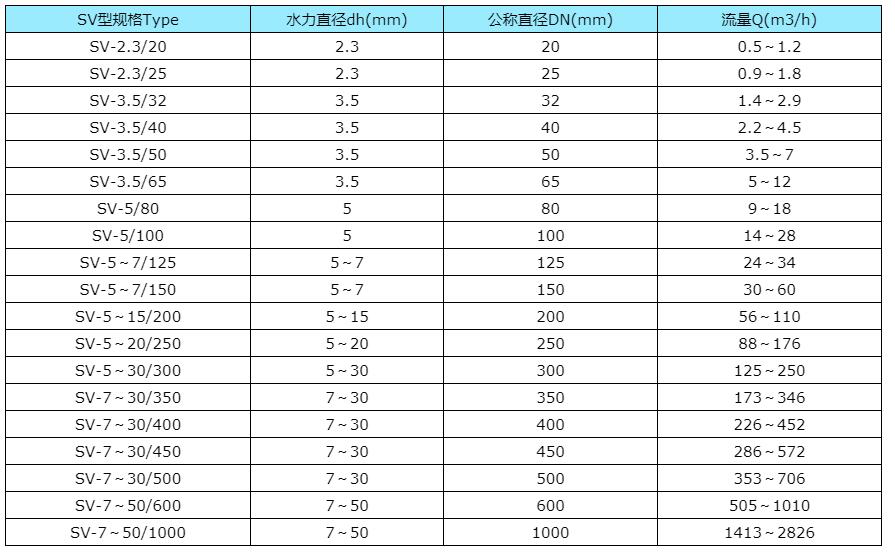

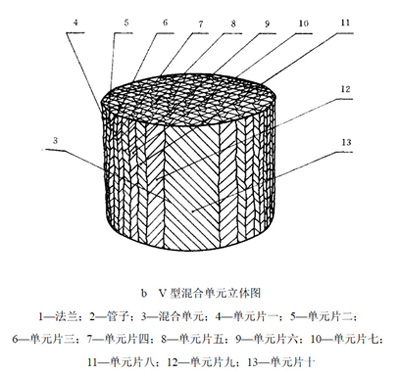

SV型静态混合器


产品特性

适用于粘度≤102mPa.s的液-液、液-气、气-气的混合、乳化、反应、吸收、萃取、强化传热过程。d≤3.5,适用于清洁介质;d≥5,应用介质可伴有少量非粘性杂质。

管路混合器价格

管路混合器价格

产品型号


典型应用

汽油、柴油、油品调和、盐水中和、酸碱中和、煤气混合。

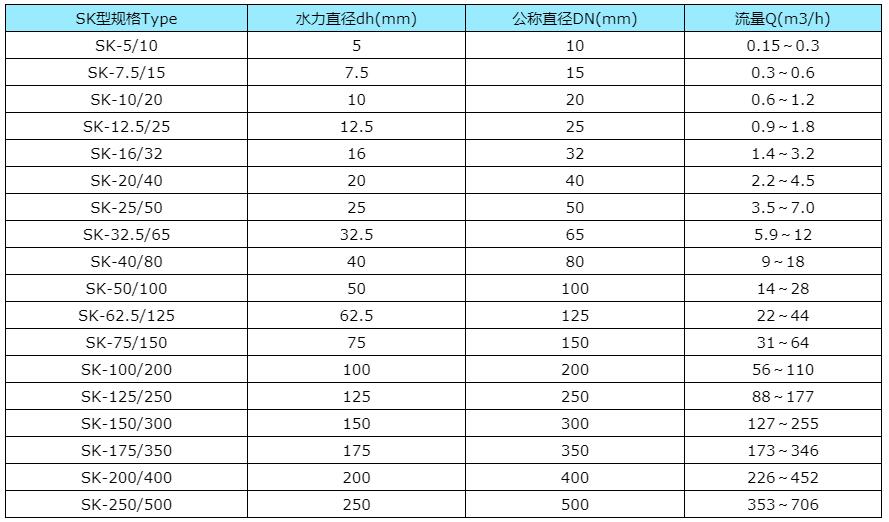

产品特性

南通中特冶金石化机械有限公司

南通中特冶金石化机械有限公司


适用于化工、石油、炼油、化工、塑料挤出、矿治等部门的中、高粘度(≤106mPa.S)流体或液-固混合、反应、萃取、吸收、塑料配色、挤出、传热等过程。对小流量并伴有杂质的粘性介质为适用。


产品型号



典型应用

化工、石油、食品、化工、望料、合成纤维、注望、配色、造纸、浆氯混合、溶剂脱沥青、酸碱中和、沥青调油品调和、工业羕脱酚、液态烃脱硫醇、高分子材料混合、配色、传热。

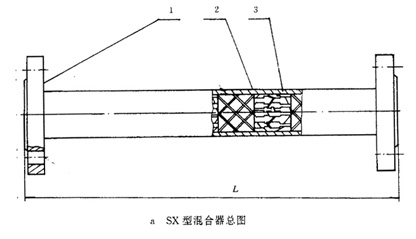

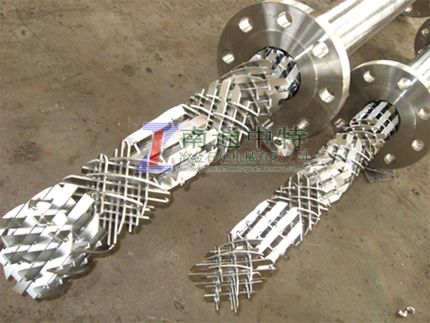

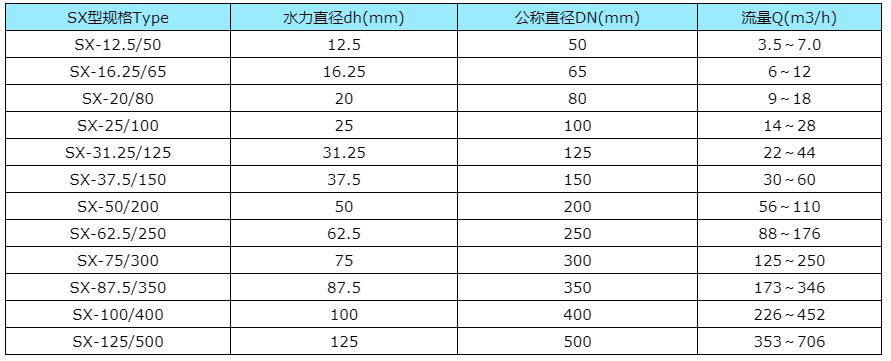

SX型静态混合器


产品特性

南通中特冶金石化机械有限公司

南通中特冶金石化机械有限公司


适用于粘度≤104mPa.S的中高粘度液-液混合,反应吸收过程或生产高聚物流体的混合,反应过程,处理量较大时使用好。


产品型号



典型应用

高聚物混合、轻质酮苯脱蜡油、纸浆氯化漂白、原油注碱流程。

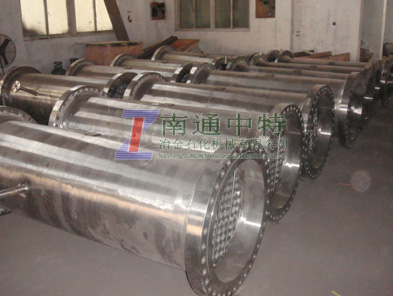

SL型静态混合器

产品特性

南通中特冶金石化机械有限公司



适用于化工、石油、油脂等行业,粘度≤106mPa.S或伴有高聚物流体的混合,同时进行传热、混合和传热反应的热交换器,加热或冷却粘性产品等单元操作。

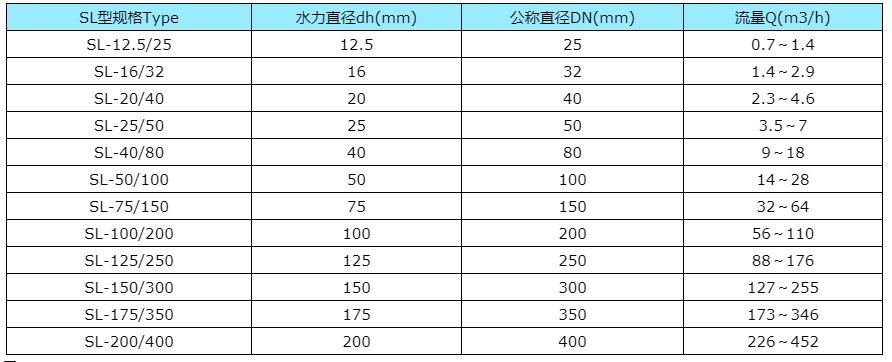

产品型号



典型应用

污水处理、高聚合物混合、传热反应、热交换器。

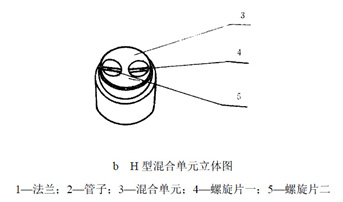

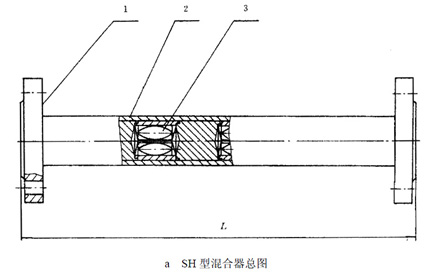

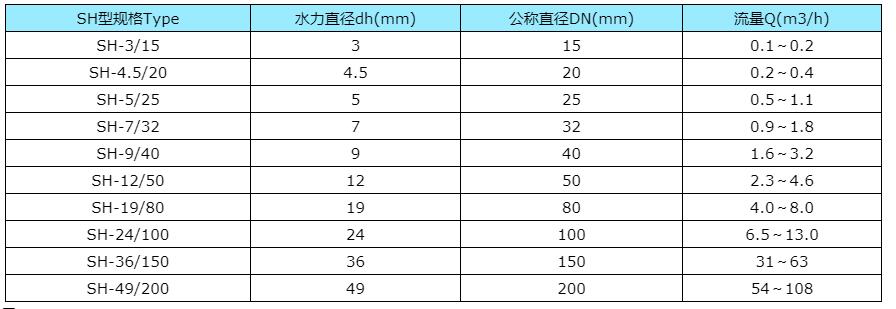

SH型静态混合器

产品特性

南通中特冶金石化机械有限公司

适用于化工、望料、合成纤维、矿冶等部门的混合、乳化、配色、注塑纺丝、传热等过程。对流量小、混合要求高的中、高粘度(≤104mPaS)的清洁介质为合适。


产品型号



典型应用

丙烯酰胺混合、高分子材料混合、配色、传热。


静态混合器安装

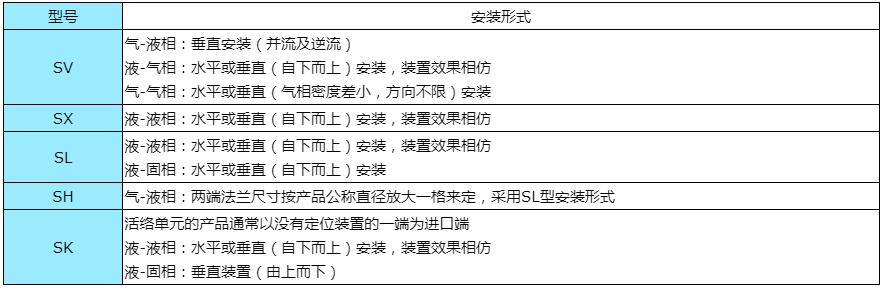

静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合,它们的安装形式也有差别。具体要求见下表



注:气-液指气物流是工作物流,而液物流是被动物流。液-气相指液相物流是工作物流,而气相物流是被动物流。


静态混合器的压力降计算

静态混合器使用在管路中所产生的压力降并不大。使用静态混合器的系统压力比较高时,可忽略静态混合器产生的压力降。如果使用静态混合器的系统压力比较低时,就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司联系。


订货说明

1、为较好地帮助您选择静态混合器,请详细提供以下参数:

a工作介质b流量kg/hc工作压力MPad工作温度Ce物料粘度cpf物料密度kg/m3g允许压损MPah法兰标准i设备材质

2、我公司生产的混合器进出口法兰标准可为HG,GB,B/T,SH,ANSI等,用户在订货时请注明法兰标准及规格,未注明的一律按HG20592-2009制作。

3、用户选用芾夹套产品的,还需提供管程及夹套内的工作压力、工作温度、工作介质等参数。


附:SN型分配器

产品特性

流体在输送过程中,往往由于各股流体输送压力不平衡而影响混合比,为配合用户使用好静态混合器,我公司推出的SN型分配器,具有升压泵的性能,在次流流量的条件下,使物料的出口压力达到所要求的压力。SN型分配器由喷嘴、接受室、混合室、扩散室等组成。主流经过喷嘴,以其高速度在锥形入口处形成低压,从而使次流被抽吸进接受室,使其加速,在混合室内高庋蜈旋,以一走的速度从扩散室喷出,从而使流体顺利地翰送至静态混合器中进行混合,以达到好的使用作用。


产品应用

适用于二股或二股及以上的流体进料,当主流与次流压力不平衡时选用文氏管形分配器,当主流与次流压力平衡时选用一般形式分配器。



分配器选用

SN型分配器是针对不同工艺条件运行,为帮助用户设计、定型,敬请与我公司联系。
